Новые подходы к отоплению

Инженеры БГТУ имени Шухова запатентовали лепестковый трубчатый радиатор отопления. Разработка направлена на повышение эффективности теплообмена за счёт увеличения турбулизации потока теплоносителя.

В чём суть разработки

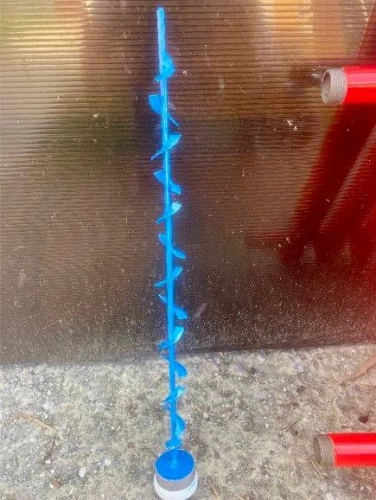

Конструкция лепесткового трубчатого радиатора отопления включает вертикальные трубы, соединенные между собой входным и выходным коллекторами. Внутри каждой вертикальной трубы установлена направляющая в виде прутка квадратного сечения с прикрепленными по форме развертывающейся спирали лепестками. Предложенное решение способствует повышению теплообмена между теплоносителем и нагреваемой поверхностью лепесткового трубчатого радиатора отопления.

Есть ли аналоги

Широкое распространение систем централизованного теплоснабжения, в том числе в промышленном секторе экономики, приводит к развитию водяных систем отопления. Для промышленных систем отопления характерно использование отопительных приборов с гладкой неразвитой поверхностью, не накапливающих пыль на поверхности и обеспечивающих легкую очистку поверхности от осевшей пыли.

Распространенным видом отопительных приборов, используемых в промышленности, являются гладкие регистры, которые до сих пор выпускаются в отечественной промышленности. Основной путь интенсификации теплоотдачи отопительных приборов при сохранении температурного режима — увеличение поверхности теплообмена различными путями, что нерационально для отопительных приборов производственных зданий.

Как возникла идея

Анализ рассмотренных методов интенсификации теплообменных процессов показал, что целесообразно совершенствование конструкции гладких регистров путем формирования внутри их каналов закручивающих поток элементов, за счет которых возможно получить значимый рост коэффициентов теплоотдачи от теплоносителя к нагреваемой поверхности прибора. Соответственно, изменяя характер движения теплоносителя, можно увеличить тепловой поток от теплоносителя к стенке отопительного прибора.

Кому полезна разработка

Лепестковый трубчатый радиатор отопления относится к области теплотехники, а именно к отопительному оборудованию, и может быть использован в системах отопления жилых и общественных помещений в качестве аппарата нагревательного прибора с эффективным теплообменом.

Развитие проекта

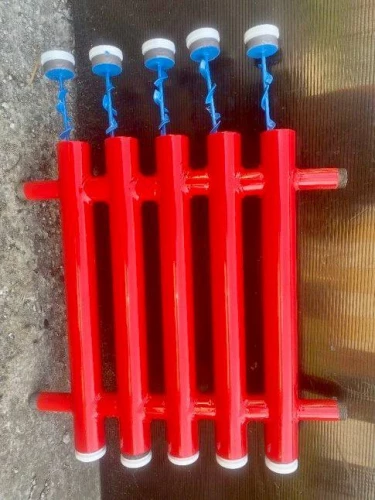

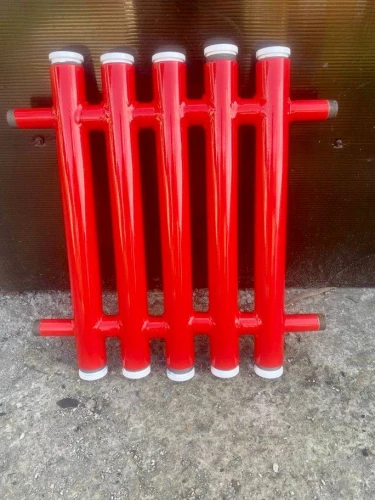

Ученые инженерно-строительного института разработали оригинальную конструкцию отопительного прибора с осевыми турбулизирующими вставками, обеспечивающими закручивание потока теплоносителя в каналах отопительного прибора. Изготовлен прототип отопительного прибора с турбулизирующими вставками. На полезную модель получен патент, правообладателем которого является БГТУ им. В. Г. Шухова.
