От ручного управления к ЧПУ: в БГТУ им. Шухова модернизировали советский станок
На кафедре технологии машиностроения БГТУ имени В.Г. Шухова завершена модернизация фрезерного широкоуниверсального станка 675П. Оборудование, изготовленное еще в советский период, оснастили системой числового программного управления (ЧПУ), современными электроприводами и автоматической системой смазки.
От учебного оборудования к современному станку

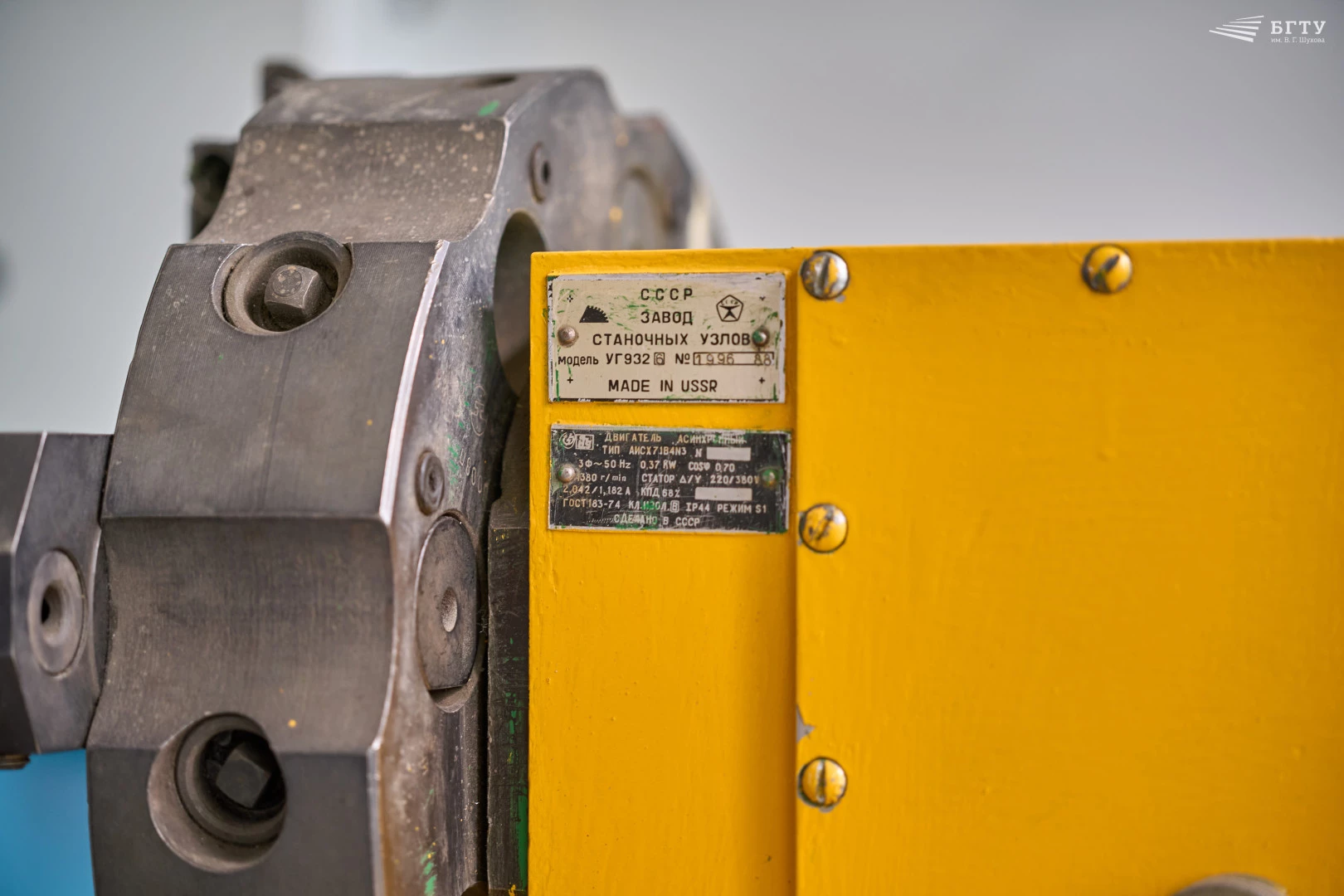

Станок 675П изначально предназначался для механической обработки поверхностей заготовок деталей машин в условиях единичного и мелкосерийного производства. На кафедре его использовали при проведении лабораторных работ по дисциплинам «Технологическое оборудование» и «Основы технологии машиностроения».
Студенты изучали устройство станка, его узлы и органы управления, внутреннее устройство механизмов, а также теоретические основы применения фрезерного оборудования в технологии машиностроения.
Оборудование поступило на кафедру уже не новым. В процессе эксплуатации появились неисправности, которые затрудняли его дальнейшее использование. Вместо обычного ремонта было принято решение провести комплексную модернизацию и расширить функциональные возможности станка за счет внедрения ЧПУ.
Модернизация конструкции
Работы выполнила инициативная группа под руководством профессора кафедры технологии машиностроения Михаила Чепчурова. Модернизация проходила в несколько этапов.
Сначала специалисты провели диагностику технического состояния станка и определили поврежденные и изношенные элементы. Затем демонтировали часть механизмов, необходимость в которых отпала после перехода на индивидуальные электроприводы рабочих органов.

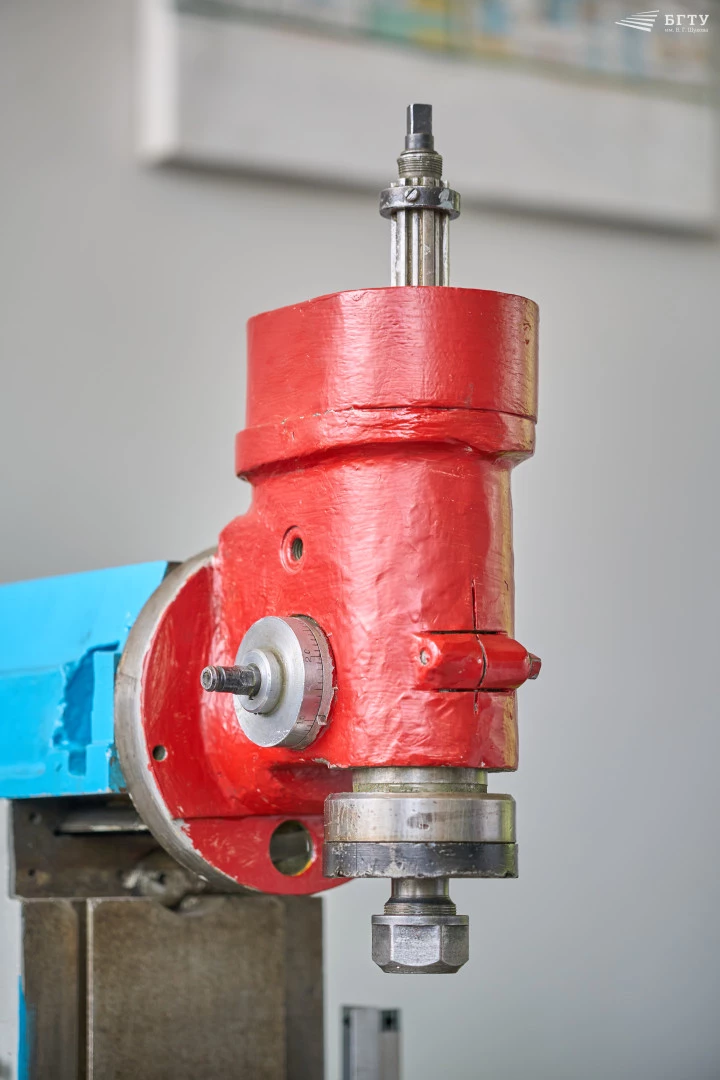

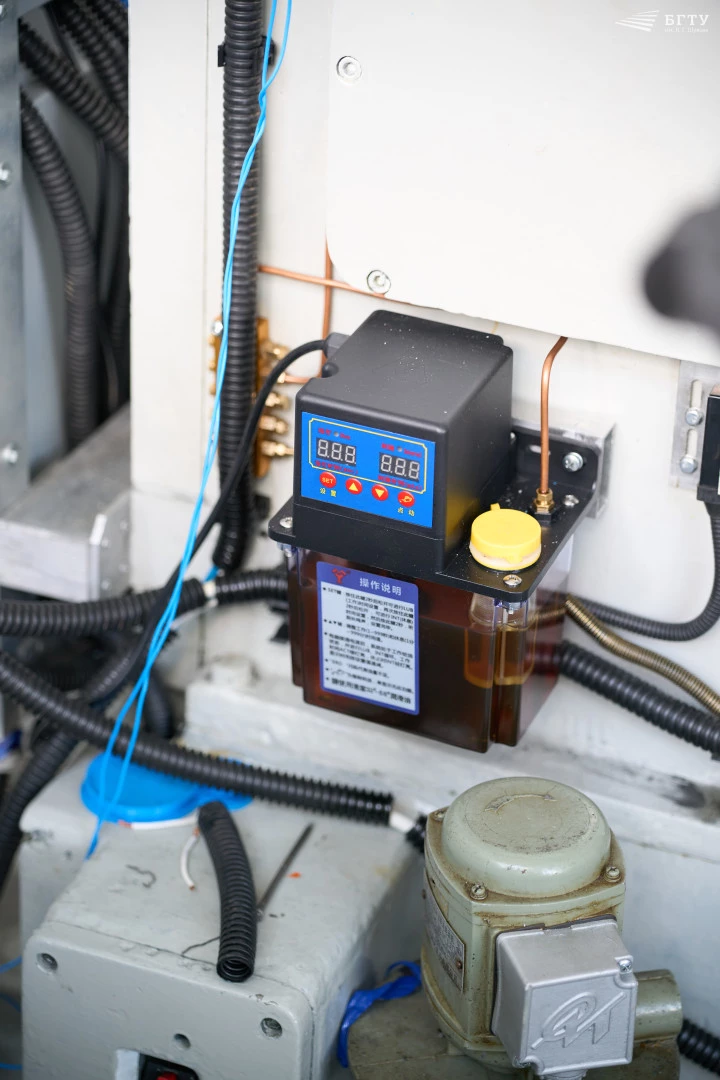

На их место установили шаговые электроприводы и передачи «винт — гайка качения». Ручную систему смазки направляющих заменили автоматической.
Отдельное направление работ включало проектирование новых узлов и деталей, необходимых для сопряжения современных электродвигателей и механизмов со штатными элементами станка. Разработанные компоненты изготовили и установили на станок.
Отечественная система ЧПУ и электронные решения

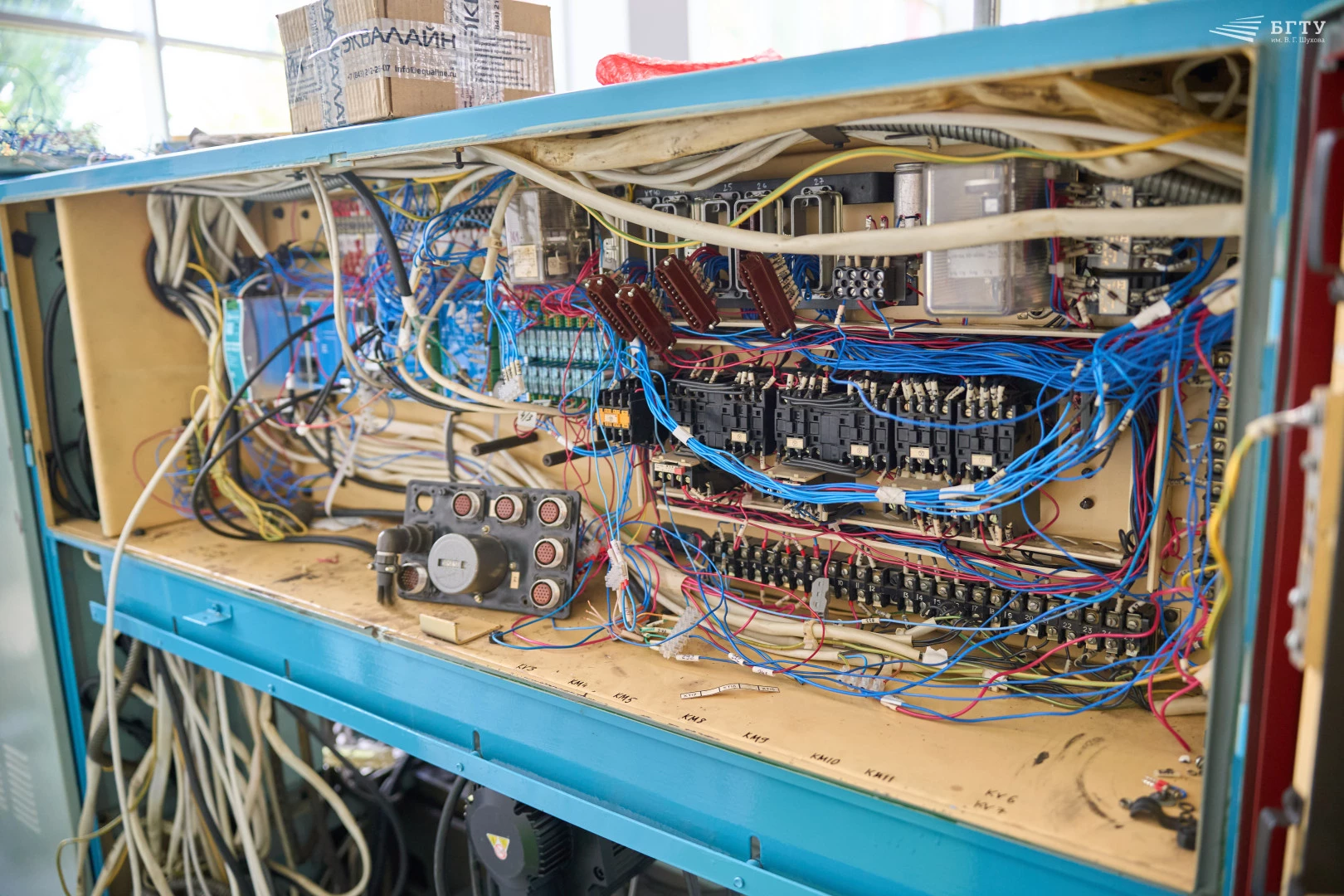

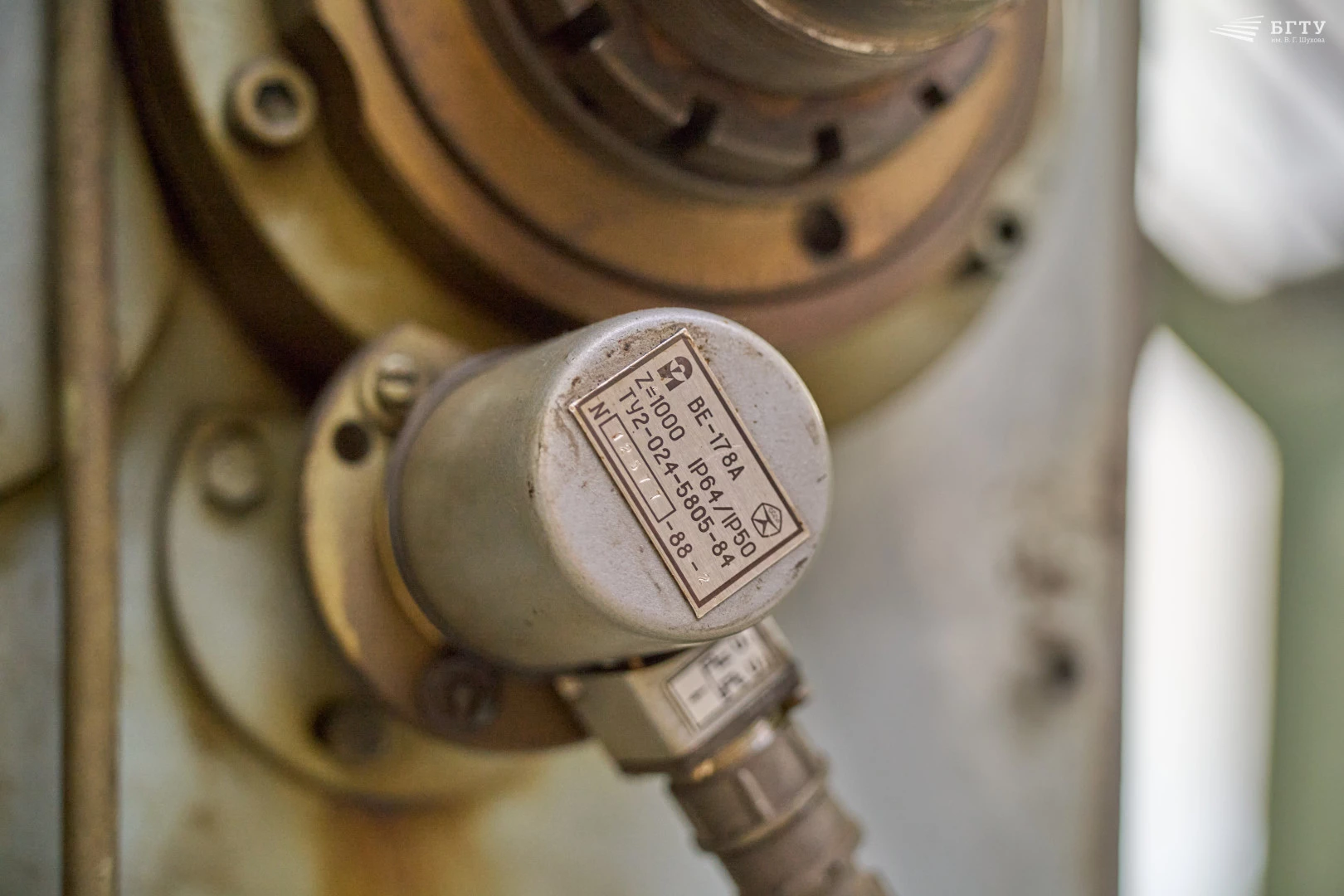

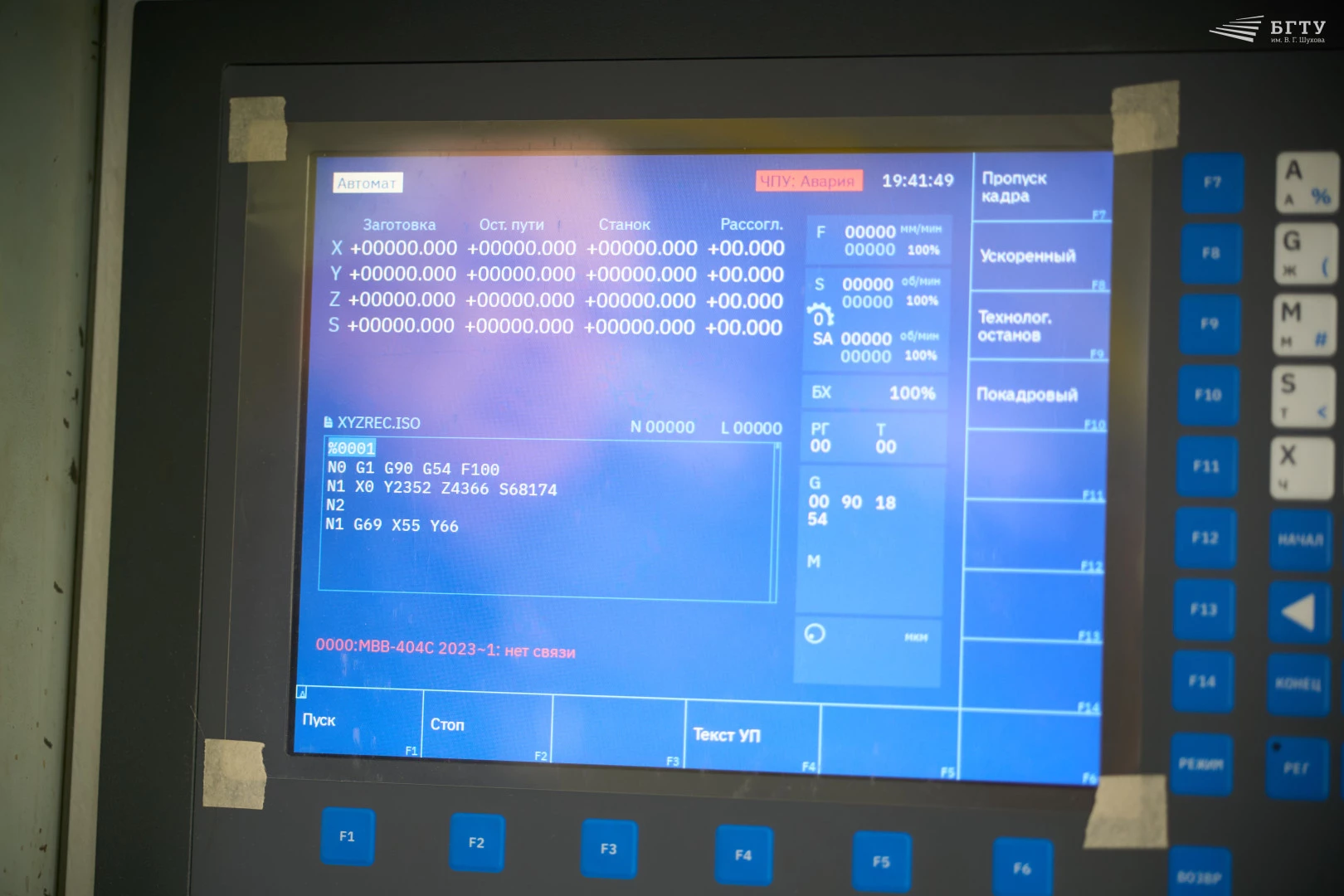

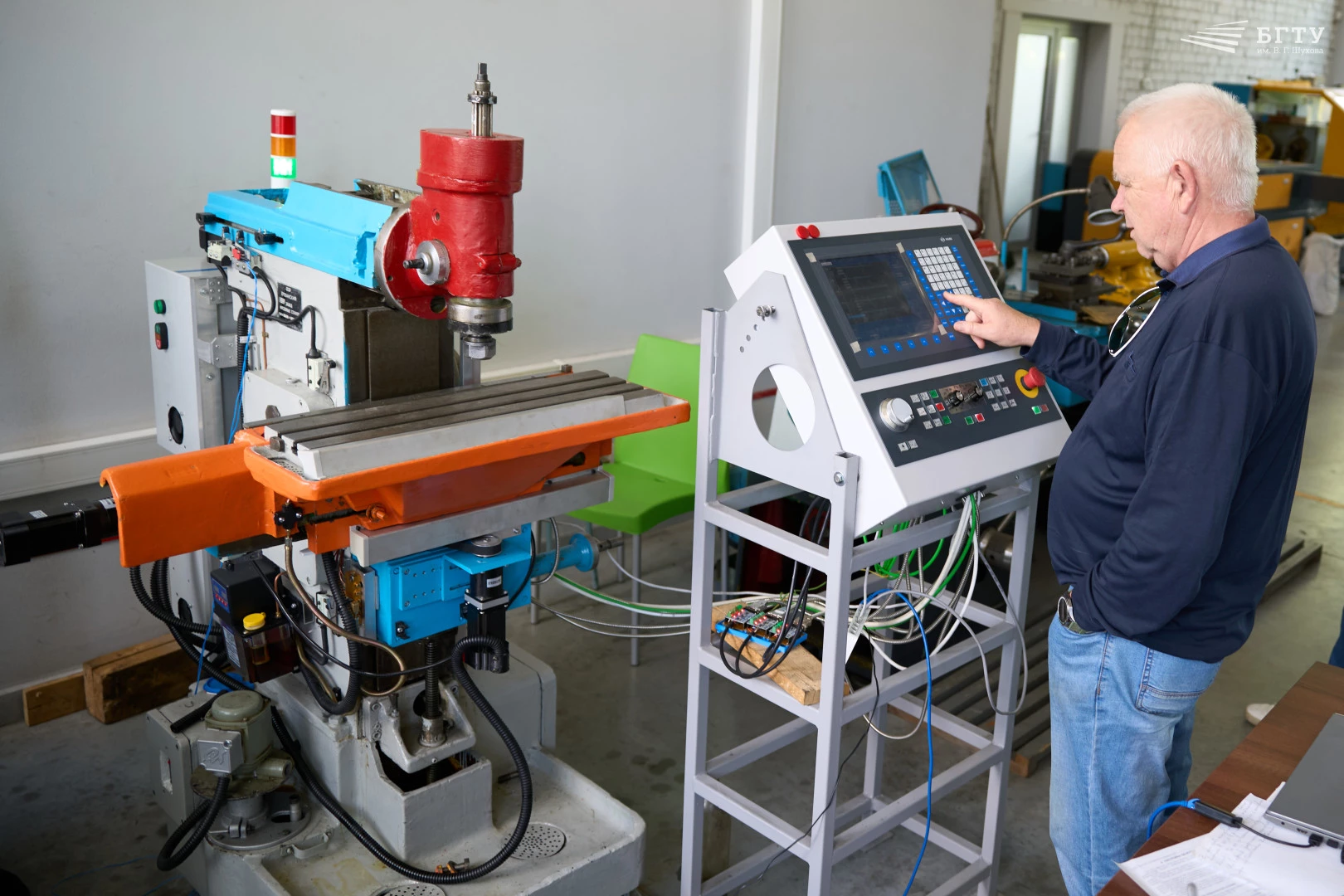

Для управления оборудованием использовали отечественную стойку числового программного управления «Маяк-625Е». Специалистам также потребовалось подобрать и установить датчики обратной связи, разработать платы сопряжения электронных блоков УЧПУ с электроавтоматикой станка и полностью перепроектировать его электрическую принципиальную схему.
Одним из наиболее сложных этапов стало сопряжение российской системы управления с китайскими драйверами шаговых двигателей и датчиками обратной связи.
Для решения технических задач участники проекта самостоятельно разрабатывали электронные схемы сопряжения, изготавливали печатные платы, собирали и испытывали электронные узлы, а также писали управляющие программы для ПЛК.
Новые возможности для обучения
После модернизации станок сможет использоваться не только в рамках базовых дисциплин, но и при изучении технологий и оборудования программной обработки, а также автоматизации производственных процессов.
По сути, модернизация позволила сохранить существующее оборудование и одновременно адаптировать его к современным образовательным задачам.
Мнение руководства университета
Проректор по научной и инновационной деятельности БГТУ имени В.Г. Шухова Татьяна Давыденко отметила практическую значимость проекта для подготовки специалистов в области машиностроения.
«Модернизация станка 675П — это пример того, как существующее оборудование можно не просто восстановить, а дать ему новые возможности и интегрировать в современный образовательный процесс. Особенно важно, что значительная часть работ выполнена специалистами университета самостоятельно: от проектирования механических узлов и разработки электронных схем до программирования и настройки системы ЧПУ. Такой подход позволяет студентам работать с реальным оборудованием и получать практические навыки, востребованные в современной промышленности», — отметила Татьяна Давыденко.
Проект выполнен в рамках программы стратегического академического лидерства «Приоритет-2030» и национального проекта «Молодежь и дети».
Подготовка к эксплуатации
В настоящее время специалисты кафедры проводят отладку и проверку работоспособности всех систем модернизированного станка. После завершения испытаний оборудование планируется использовать в штатном учебном процессе кафедры технологии машиностроения.
