Эффективность и автоматизация: новый подход к подаче заготовок
Учёные БГТУ им. В.Г. Шухова разработали автоматизированный комплекс для подачи заготовок в листогибо-зиговочные машины. Финансировалась разработка в рамках договора на НИОКР с ООО ПФ «Ливам» и программы «Приоритет-2030». Получено свидетельство о государственной регистрации программы для ЭВМ.
В чём суть разработки

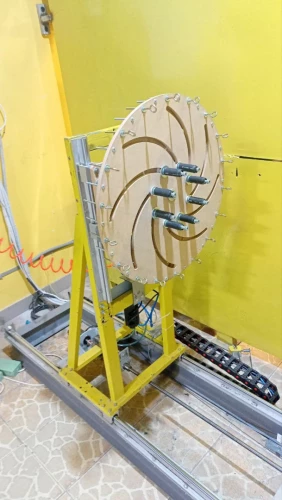

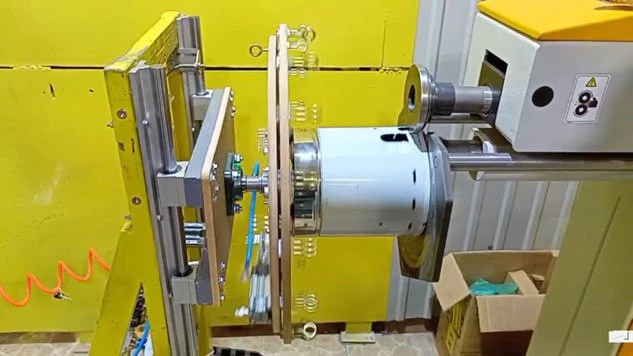

Разработанный автоматизированный комплекс значительно упрощает процесс подачи цилиндрических заготовок, таких как обечайки и трубы, на листогибочные и зиговочные станки. В состав комплекса входит мехатронный модуль, который обеспечивает надёжное удержание заготовки в патроне с правильным центрированием относительно оси вращения. Он также позволяет точно позиционировать заготовку как по горизонтали, так и по вертикали относительно станка. Кроме того, модуль обеспечивает аккуратную подачу заготовки до ограничителя станка с возможностью её вращения.
Как возникла идея
Оператор существующих зиговочных машин при поточном производстве испытывает серьёзные физические нагрузки, что требует дополнительного времени отдыха между обработкой партии новых деталей и снижает производительность. Ручное удержание деталей в станке нередко приводит к ухудшению качества обработки и высокому проценту бракованных изделий на выходе этой технологической операции. Разработанный автоматизированный комплекс позволяет существенно повысить производительность труда и качество обработки деталей.
«Отсутствие автоматизации при удержании деталей в станке ограничивает обработку более габаритных деталей, соответственно, нельзя говорить и о диверсификации производства», — добавил руководитель проекта, заведующий кафедрой технической кибернетики Дмитрий Бушуев.
Инновации разработанного автоматизированного комплекса:
оригинальный мехатронный модуль для подачи заготовок применим для различных зиговочных машин;
модернизирован патрон Лонгворта с пневматическими механизмом-защёлкой;

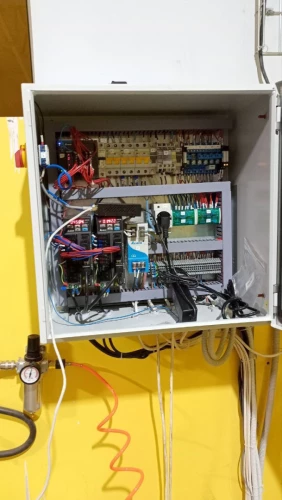

предложенные оригинальные программные компоненты реализуют процесс автоматизированного управления подачей заготовки.
Есть ли аналоги

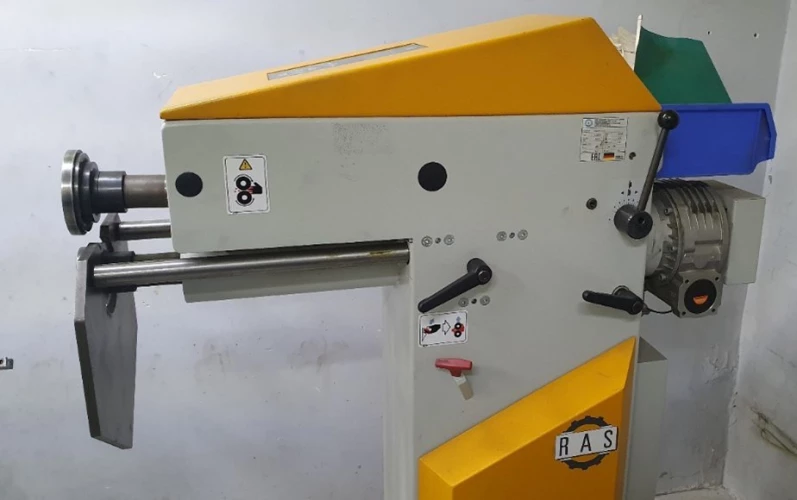

В существующих зиговочных машинах, в том числе зарубежных производителей, заготовки подаются вручную: оператор должен удерживать заготовку в нужной позиции в специальных роликах агрегата в течение всего процесса обработки.
«Существуют зарубежные автоматические гибочные машины, представляющие собой целые обрабатывающие центры с входным и выходным конвейерами. Но стоимость таких обрабатывающих центров на порядки выше, чем у предложенного нами автоматизированного комплекса. Да и поставка в настоящее время на российские предприятия не производится», — рассказал Дмитрий Александрович.
Кому полезна разработка
Создано два образца разработанного автоматизированного комплекса. Один из них внедрён в технологическую линию производства аквадистилляторов ООО ПФ «ЛИВАМ». Срок полезного использования образца на предприятии — более двух лет, за это время с помощью автоматизированного комплекса обработано несколько тысяч деталей.
Второй образец используется в учебном процессе на кафедре технической кибернетики БГТУ им. В. Г. Шухова для обучения студентов программированию логических контроллеров с использованием промышленного оборудования.
Развитие проекта
Разработанный автоматизированный комплекс подачи заготовок представляет собой модульное решение, позволяющее повысить производительность труда и качество выполняемых работ на листогибо-зиговочных станках различных производителей. Эти станки применяются для зиговки, рифления, отбортовки, резки и прочих круговых операций с чёрным и цветным листовым металлом, нержавейкой и оцинковкой, а также востребованы на предприятиях, выпускающих вентиляционные воздуховоды, водостоки, вентиляционные короба и их теплоизоляцию, аквадистилляторы и др.
«Внедрение подобных комплексов в производство существенным образом повышает качество выпускаемой продукции, что особенно важно в условиях высокой рыночной конкуренции. Разработанный автоматизированный комплекс может быть адаптирован и применён на предприятиях и заводах региона и страны, где выполняются подобные технологические операции. Хочу отметить социальную значимость разработанного нами продукта, ведь улучшение условий труда на производстве — немаловажный фактор в пользу развития», — отметил Дмитрий Бушуев.
